SOLIDWORKS模具设计之“曲面分割”分模法

更新时间:2019年01月02日 16:18


  如果你之前使用过UG处理过这样的问题,那么看了本章文章就可以使用solidworks处理“曲面分割”分模法,这种分模法和UG的处理方法是非常相似的,在思路上基本一样就是操作不一样而已,如果你能熟练的使用压凹法”,然后相结合的处理分模法就非常简单的。

  分模法和压凹法相结合,让你处理问题事半功倍,可以很快的处理好该类模具,下边北京盛维安泰给大家详细介绍下SOLIDWORKS模具设计之“曲面分割”分模法的具体处理方法;

  1.要解决这种问题,首先要有一个产品,然后再脑中好好的分析一番,然后确定一个大致的思路,方便后面的处理。

SOLIDWORKS模具设计之“曲面分割”分模法

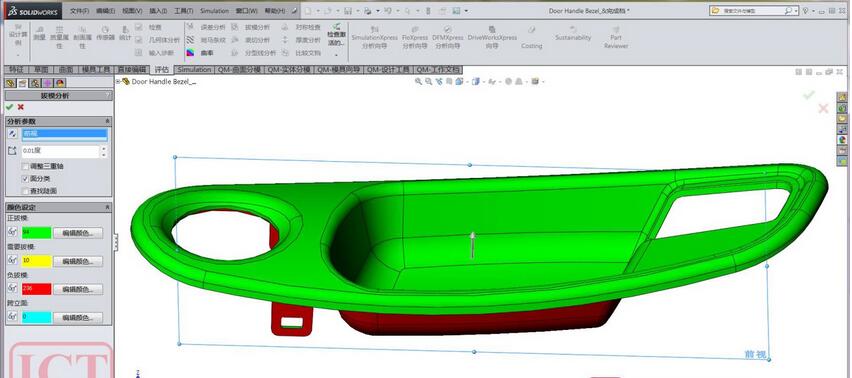

  2.接着我们就其对拔模进行分析,对产品的前后模部分区分不同的颜色。这样就可以明显的看出来不同的区域。

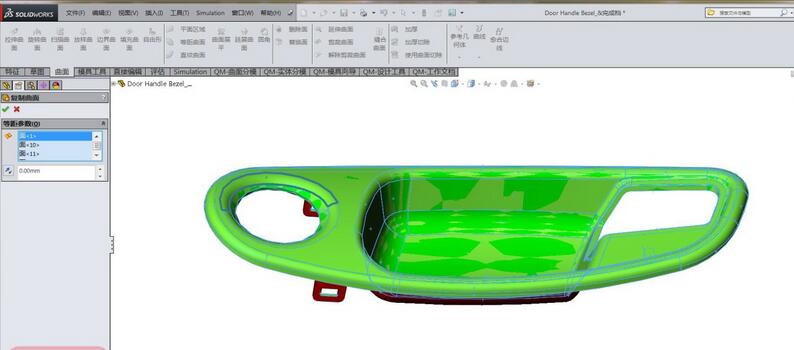

  3.使用solidworks的强劲选择,并且选择选择到所有的绿色面,接着就是去复制这些面,并且把其他的多余的曲面删除掉。

  4.继续操作,取消拔模分析,工程师需要对曲面实体做一个补孔和分型面的绘制。然后使用平面区域,补掉这个圆孔。

SOLIDWORKS模具设计之“曲面分割”分模法222

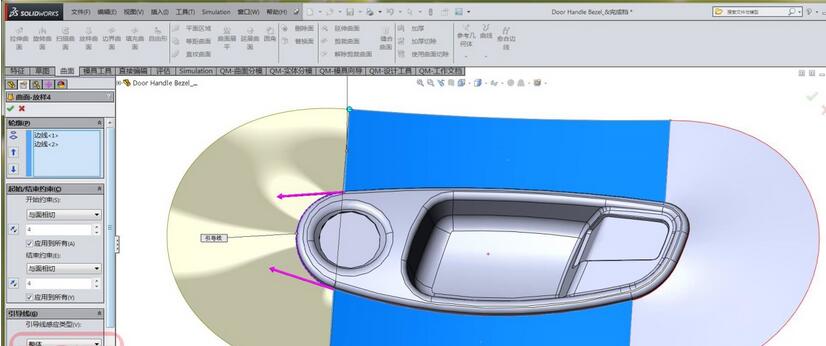

  5.接着使用边界曲面补掉右侧的那个孔,然后缝合一下。下面我们使用曲面拉伸,先做出两个大的部分。接着,使用曲面来做出这个弧形的分型面。

  6.然后我们使用缝合,把所有的曲面缝合起来。接下来,我们使用拉伸,注意调整整个模仁尺寸,以方便后续分割。然后,使用曲面切除,得到前模仁部分,然后,删掉之前的那个曲面分割实体,自此得到了整个前模仁。

  7.下面,以刚才得到的前模仁底面为基准面使用转换实体,并且拉伸。以此拉伸实体为目标实体,产品及前模仁为工具实体,使用压凹。得到了整个后模仁实体。

SOLIDWORKS模具设计之“曲面分割”分模法6666

  8.接下来,我们来设计斜顶。草绘出整个斜顶草图,然后拉伸出整个斜顶实体。然后使用压凹,并且删除上面的那块多余的实体。接着,就来设计行位,同样也是使用拉伸来得到整个抽芯实体。

  9.最后,我们再次使用压凹,在后模仁上压出行位及斜顶部分。到此,已基本完成整个分模过程,剩下的就是细节的处理了。
