工程师在做设计制图的时候，会遇到各种各样的模型，这些都是不同客户的需求，有时候有的模型大家不是很熟悉，在制作的时候比较陌生，容易做一些无用的功夫，下边北京盛维安泰工程师告诉大家一个案例，也许你以后遇到这种图形的时候，使用了这个方法可以得到意想不到的效果。

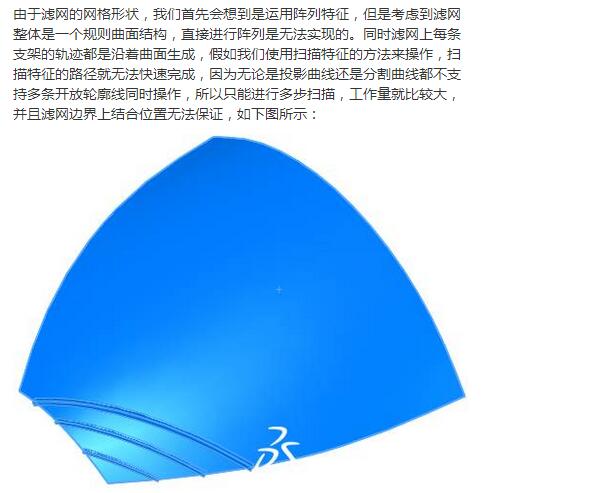

　　这里我们举例的是一个网状的零件模型，我们可以看到网状的模型滤网不是处在一个平面，这是一个曲面的形状，也就是我们要做一个曲面的模型零件设计。

　　这里我们加速度来介绍下，具体的实现网状模型绘制操作步骤吧，首先我们要对改曲线面进行一个等距的曲面操作，然后可以根据的需要进行一些调整。

　　第二步是要按照网的规格要求，然后去拉伸实体。

　　第三步进行拉伸实体进行抽壳，然后顶面去除掉，抽壳的厚度就是我们要做的滤网的边界宽度。

　　第四步这个时候就需要从顶面往下去创建一个基准面。

　　第五步在你新建的基准面绘制草图线，同时你还要生成筋特征。对于筋的尺寸参数这个要求不大，你可以根据需要自由设置就行。

　　第六步慢慢绘图，不要着急，对筋特征进行线性阵列，阵列方向没有很多要求，你可以选择参考轴、边线或者直接选择线性尺寸。

　　第七步最后比较简单了，同理，在顶面绘制草图，然后继续生成第二个筋特征，并进行线性阵列。
